福祿克FLUKE MultiFiber? Pro 光功率計及光纖測試工具包
產品亮點
支持單模和多模 MPO 光纖認證的 MPO 光纖測試儀
利用“掃描全部”功能自動掃描和測試 MPO 連接器中的所有光纖
支持多模和單模 MPO 光纖干線
在測試光纖干線時無需使用扇形跳線
以超小的界面顯示易懂的結果

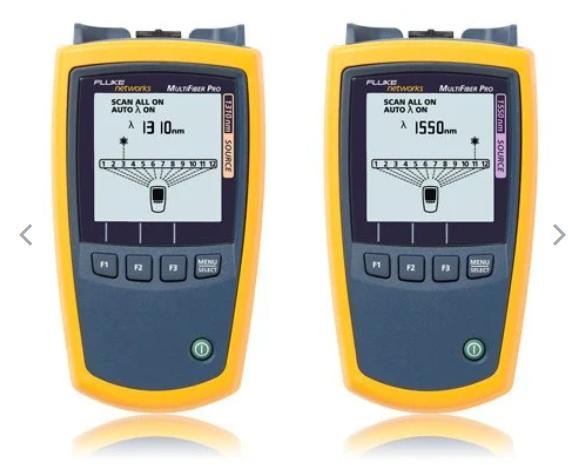

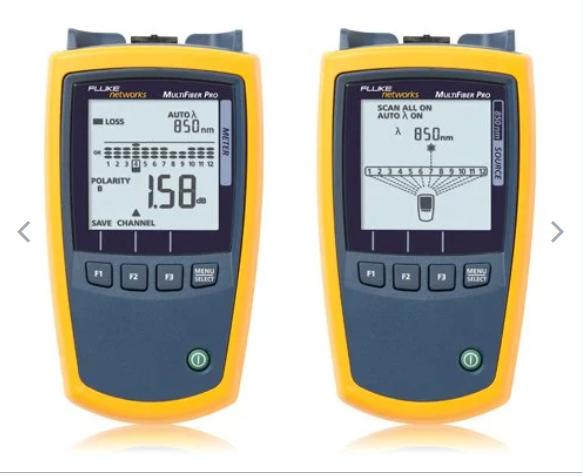

用戶界面上顯示所有 12 光纖
概述
介紹 MultiFiber? Pro 光功率計和光纖測試工具包。

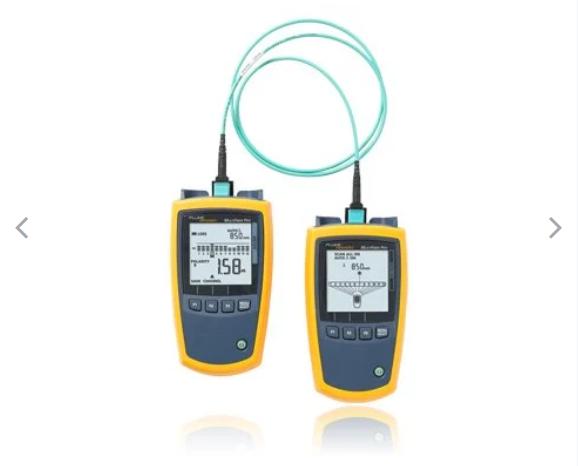

MultiFiber Pro Optical Power Meter and Source 是一款無需使用扇形跳線便可測試 MPO 光纖干線的光纖測試儀。此單模和多模 MPO 光纖測試工具使極性測試問題不再復雜，并可使 MPO 卡盒更容易進行現場測試。無論是使用 10 Gbps 預端接 MPO 光纖干線，還是計劃使用新一代40/100 Gbps Ethernet 性能，數據中心正在統一使用 MPO 連接器解決方案。典型的數據中心光纖安裝意味著耗時、手動及不精確的 MPO 驗證。MultiFiber Pro Optical Power Meter and Source 比單光纖電纜認證法的速度快 90%，因為它只對單個連接器中的 12 個光纖進行功率損耗測量和極性驗證－可將測試時間從幾周減少到幾天。
特性

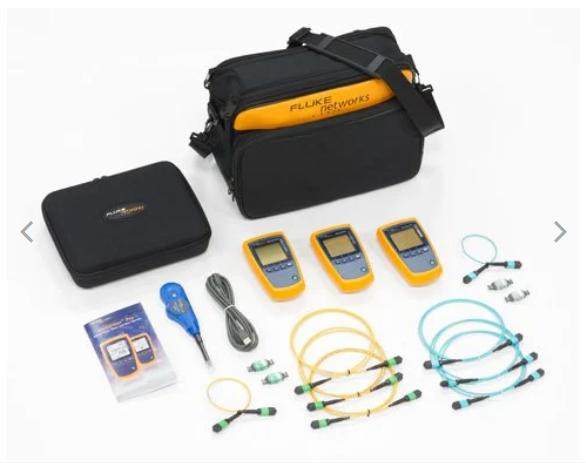

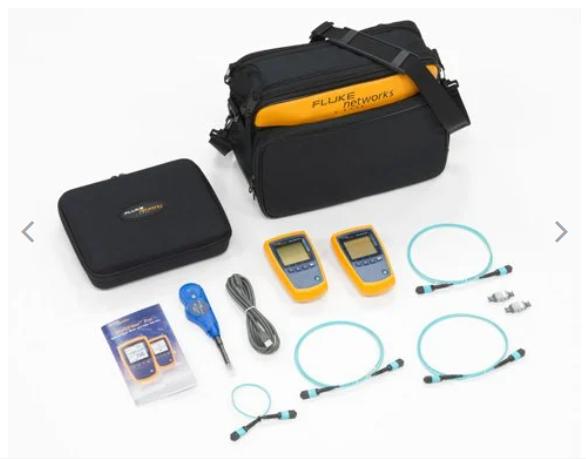

型號和配件
配件
規格
環境
工作溫度
-10oC 至 +50oC
貯存溫度
-20oC 至 +50oC
工作濕度
95%（10oC 至 +35oC）非冷凝 75%（35oC 至 +45oC）非冷凝 非控制 <10oC
操作高度
4,000 米
存儲高度
12,000 米
振動
隨機，2 G，5 Hz 至 500 Hz
光功率計（規定在 23oC (73oF) 條件下使用，除非另有說明）
檢測器類型
InGaAs
校準波長
850 nm、1300 nm、1310 nm、1550 nm
測量范圍
0 dBm 至 -50 dBm
測試時間：
功率測量線性度
6 秒 ±0.1 dB2
功率測量的不確定性
±0.35 dB2
功率測量的可重復性
< 0.10 dB2
顯示分辨率，dB 或 dBm
0.01
功率顯示單位
dBm, mW, μW
用戶可選的損耗極限
0.05 dB 至 50.0 dB，增量為0.05 dB ，最高可達 10.0 dB，及增量為0.1 dB，最高可達 50.0dB
自動波長檢測
是
極性檢測
檢測 A、B、C 及 Corning Plug & Play? 通用系統的極性
2 kHz 檢測
是
記錄存儲
3000 個記錄，每個記錄一條光纖（250 12 芯光纜）
外部接口
USB 2.0，全速

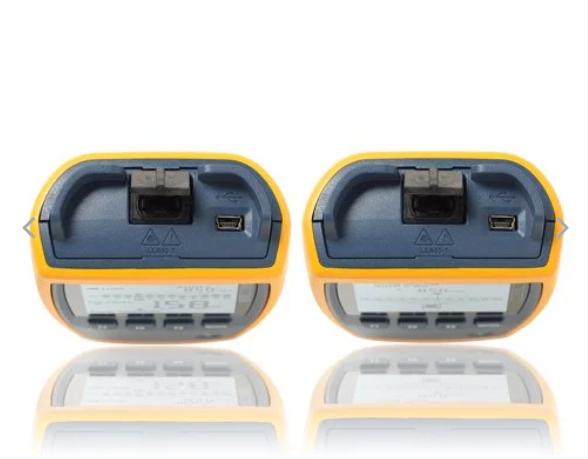

光學連接器
12 芯光纖 MPO 接口，無插腳插頭。與 62.5 μm、50 μm 和單模光纖兼容。連接器有一個自動關閉的保護罩。
電源需求
2 節 AA 堿性電池
電池壽命3
30 小時（典型）
自動關閉
10、20、30 或 60 分鐘（可由用戶禁用）
低電量警告
電量低圖標閃爍
尺寸大小
5.8 英寸 x 3.2 英寸 x 1.6 英寸（14.7 厘米 x 8.0 厘米 x4.0 厘米）
重量
10.9 盎司 (309 g)
1. 對于 850 nm，為 0 dBm 至 -50 dBm。對于 1300、1310、1550 nm，為 -5 dBm 至 -50 dBm
2. 對于連續波的光信號。
3. 測量的功率級 ≤0 dBm。背景燈打開。電池的壽命取決于所用電池的狀態和類型。Fluke Networks 推薦使用堿性電池。
4. 23°C，10 分鐘預熱時間之后。
5. 23°C，15 分鐘預熱時間之后。
6. 自動波長，全部掃描并且背景燈打開。電池的壽命取決于所用電池的狀態和類型。Fluke Networks 推薦使用堿性電池。
光源
發射器類型
LED
激光
激光
波長
±30 nm
1310 nm ± 20 nm
1550 nm ± 20 nm
譜寬 (FWHM)
50 nm（典型）
一般 2 nm，最大 5 nm
一般 2 nm，最大 5 nm
最小輸出功率
≥ -24 dBm
≥ -1 dBm
≥ -1 dBm
功率輸出穩定性
≤ ±0.1 dB 超過 8 小時4
±0.25 dB 超過 8 小時5
±0.25 dB 超過 8 小時5
激光安全性
IEC 60825-1：1 級
IEC 60825-1：1 級
IEC 60825-1：1 級
環型通量
在光源光學連接器為50/125 μm 時，符合 TIA 455-526-14B、ISO/IEC 14763-3 和 IEC 61280-4-1。
NA
NA
光學連接器
12 芯光纖 MTP/MPO 接口，無插針插頭。兼容 62.5 μm 和 50 μm 光纖，僅限非 APC。連接器有一個自動關閉的保護罩。
12 芯光纖 MTP/MPO 接口，無插針插頭。兼容 9 μm 光纖，僅限 APC。連接器有一個自動關閉的保護罩。
12 芯光纖 MTP/MPO 接口，無插針插頭。兼容 9 μm 光纖，僅限 APC。連接器有一個自動關閉的保護罩。
4. 23°C，10 分鐘預熱時間之后。
5. 23°C，15 分鐘預熱時間之后
